Die Situation

Drall tritt während des Schleifens, Feindrehens und Rollierens eines Werkstücks auf. Diese quasi periodische Struktur, die fehlerhaft ausgeprägt das Grundprofil überlagert, beeinflusst die Funktion der jeweiligen Oberfläche negativ und führt zu Defekten in der Dichtwirkung beispielsweise bei Motorteilen in der Automobilindustrie. Diese Störungen können zum Ausfall der Aggregate, in denen drallbehaftete Teile eingebaut sind, führen.

Bisher wurde der Drall mit zeitaufwändigen Verfahren wie der Fadenmethode oder mit einem profiliometrischen Messgerät geprüft, die aber eine enorme Verzögerung des Produktionsablaufs nach sich zogen. Beide Methoden sind nicht geeignet für den Einsatz im Prozess für eine hundertprozentige Qualitätsprüfung.

Die Lösung

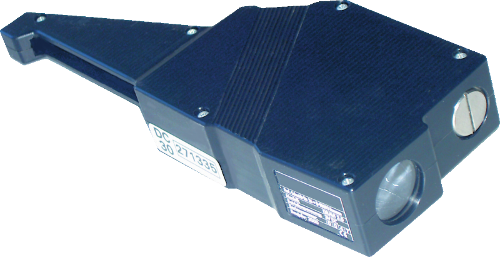

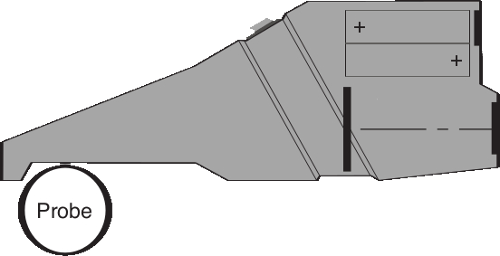

Mit dem entwickelten Streulichtsensor DRAVI 3.0 lassen sich problemlos Drallstrukturen einhundert- prozentig direkt an der Fertigungsmaschine kontrol- lieren. Der Zeitaufwand der Kontrolle ist extrem gering, die Produktion wird dabei nicht beeinflusst. Die Anwendung des DRAVI 3.0 ist denkbar einfach: Das Handgerät wird auf den Prüfling aufgesetzt. Der Prüfer kann sofort anhand eines Streifensystems im Sichtfeld das Vorhandensein von Drallstrukturen auf der Oberfläche des gefertigten Bauteils erkennen.

Die Methode

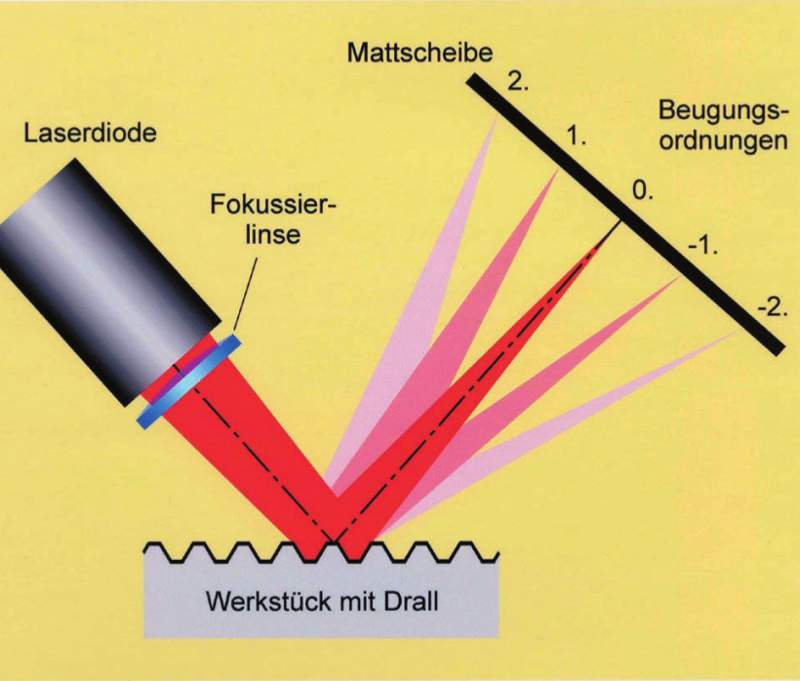

Ein Laserstrahl wird unter einem definierten Winkel auf das Werkstück eingestrahlt. Die Reflexion wird durch eine Vergrößerungsoptik auf einer Mattscheibe direkt beobachtet. Dadurch kann sofort das Vorhandensein von Drall erkannt werden.



Der Streulichtsensor DRAVI 3.0 wurde bei einer namhaften deutschen Automobilfirma im breiten Praxiseinsatz getestet, so dass umfangreiche Ergebnisse und Erfahrungen vorliegen. In der ein- einhalbjährigen Testphase erfüllte das Gerät alle erforderlichen Normen ohne Beanstandungen.

Die Vorteile des DRAVI 3.0 sind gegenüber herkömmlichen Prüfverfahren enorm: Die einhundertprozentige Kontrolle erlaubt eine ständige übersicht über den Fertigungsprozess in Echtzeit und eine schnelle Reaktion für Ver- änderungen in der Einstellung der Maschinen.
